高精度探規DK830SR DK830SLR DK830SVR，精度1.3微米，測量行程30mm，分辨率0.1微米。通過滾珠軸承結構實現了高耐用性，運動壽命超6000萬次，超小體積，緊湊設計，安裝直徑8mm。配用產品LY71,LY72,MG40系列。
產品參數：

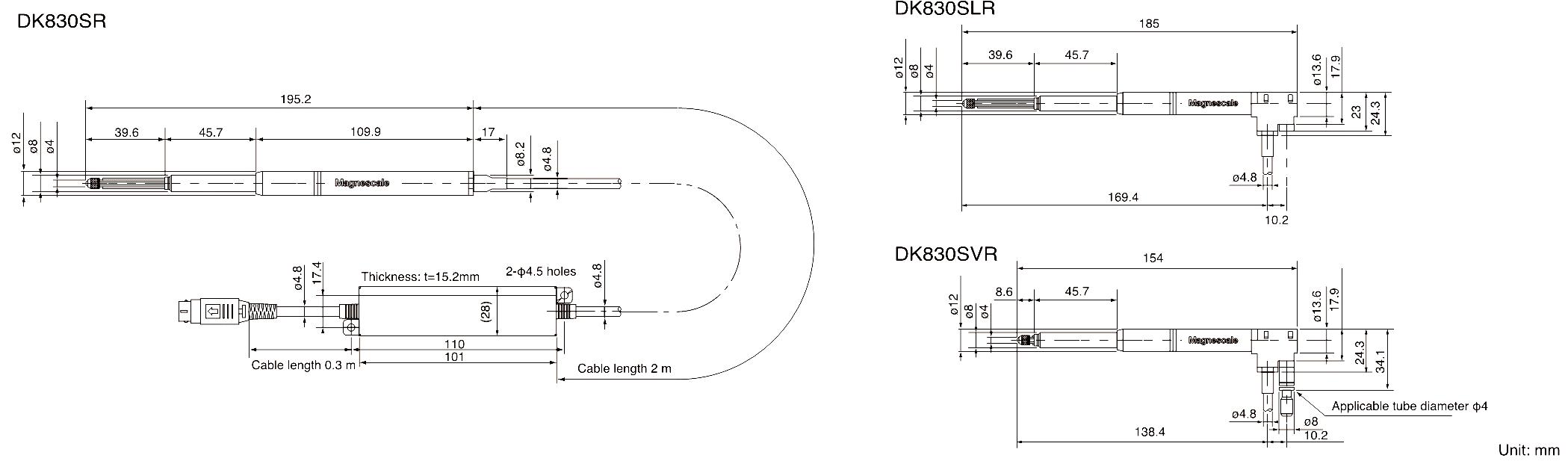

型號名稱 | 直式 | 右彎式 | 氣動式 | |||
DK830SR | DK830SLR | DK830SVR | ||||
輸出 | A/B/參考點訊號 差動線路驅動器輸出 (符合EIA-422標準) | |||||
信號間隔 | 80μm | |||||
分辨率 | 0.1μm | |||||
量測范圍 | 30mm | |||||
精度(溫度20℃) | 1.3μm | 1.7μm | ||||
量測力(溫度20℃) | 向下：0.7±0.35N | 0.07Mpa的氣壓：所有方向1.9N以下 0.09Mpa的氣壓：所有方向2.6N以下 | ||||
側向：0.6±0.35 N | ||||||
向上：0.5±0.35N | ||||||
參考點 | 1處(在軸心運動的1mm位置) | |||||
最大反應速度 | 80 m/min | |||||
氣壓驅動 | 無 | 氣動助推 | ||||
耐震動(10 至2000 Hz) | 100 m/s2 | |||||
耐沖擊(11ms) | 1000 m/s2 | |||||
保護等級 | IP53 | IP53/IP67*2 | ||||
作業溫度 | 0℃ to 50℃ | |||||
儲存溫度 | -20℃ to 60℃/ | |||||
電源電壓 | DC +5V ±5 QUOTE 12鹵5%"> % | |||||
消耗功率 | 1 W | |||||
線纜長度*2 | 2.4m | |||||
線纜直徑 | ?8 0-0.009mm | |||||
重量*1 | 大約70g | 大約80g | ||||
量測頭 | 附有碳化物球形尖端，按裝螺絲M2.5 | |||||
輸出線纜長度(可以連接到電子設備部分) | 最長22m | |||||
配件 | 內附扳手、使用說明書、補充說明、+P4*5螺絲（2） | |||||
壽命*4 | 在無震動的條件下至少2000萬次循環 | 在無震動的條件下至少1000萬次循環 | ||||
*1：不包括內插盒與接頭
*2：使用伸縮軟管組（選購配件）時
*3：不包括纜線與內插盒
*4：要視Magnescale Co.,Ltd.所定義的鑒定測試而定。
