內螺紋測量?jī)x由三點式測頭、顯示主體部分組成，螺紋環規來進行校正，并輸入當前螺紋環規的測量值，1比1的方式來測量工件，三點式內螺紋測量快速手柄進行測量，檢測各種類GB（國標）、ISO（國際）、BS（英制）、ANSI（美標）、DIN（德標）、JIS（日標）等量規

三點螺紋內徑測頭具有人性化設計的手柄，此設計可獲得測力穩定，測量速度快，精度高，使用方便等功效。新XT3系列具有IP67超級防水電子系統，提供特殊螺紋測頭用于測量螺紋。內螺紋測量，可測量大徑、中徑、小徑的內螺紋，測量范圍4-300mm

顯示精度：0.001mm ,除提供系列常規測量產品外，還針對不同場合的特殊測量提供定制化解決方案，如：滾珠絲杠副螺套測量和外螺紋測量等。

測量螺紋種類

依螺紋用途不同可分為：

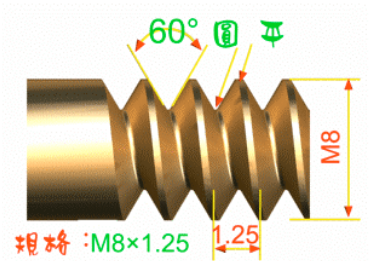

1.     國際公制標準螺紋(International?Metric?Thread?System)

我國國家標準CNS采用之螺紋。牙頂為平面，易於車削，牙底則圓弧形，以增加螺紋強度。螺紋角為60度，規格以M表示公制螺紋可分粗牙及細牙二種。表示法如M8*1.2（M:代號，8：公稱直徑，1.25：螺距）

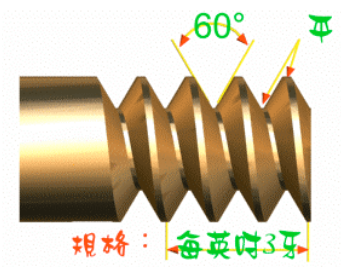

2.     美國標準螺紋(American?Standard?Thread)

螺紋頂部與根部皆為平面，強度較佳。螺紋角亦為60度，規格以每英寸有幾牙表示。此種螺紋可分為粗牙(NC)細牙（NF）特細牙(NEF)三級。表示法如1/2-10NC(1/2:外徑；10：每寸牙數；NC代號).

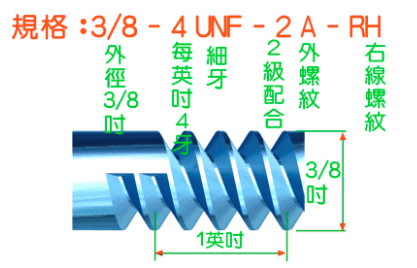

3.     統一標準螺紋(Unified?Thread)

由美國、英國、加拿大三國共同制訂，為目前常用之英制螺紋。螺紋角亦為60度，規格以每英寸有幾牙表示。此種螺紋可分為粗牙(UNC)細牙(UNF)特細牙(UNEF)表示法如(1/2:外徑；10: 每寸牙數；UNC代號）

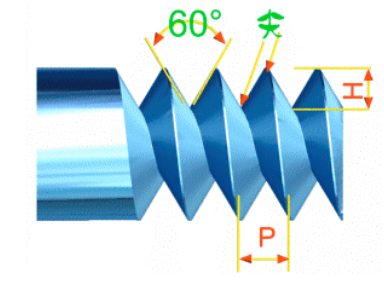

4.     V形螺紋(Sharp?V?Thread)

頂部與根部均成尖狀，強度較弱，亦壞不常使用。螺紋角為60度

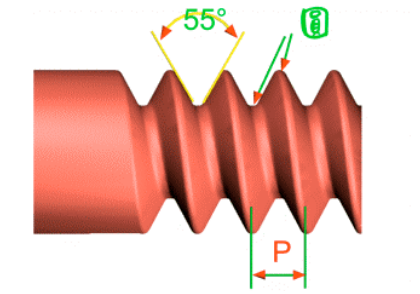

5.惠式螺紋(Whitworth?Thread)：

英國國家標準采用之螺紋。螺紋角為55度，表示符號為”W”。適用於滾壓法制造。表示法如W1/2-10。(1/2：外徑；10：每寸牙數；W代號)

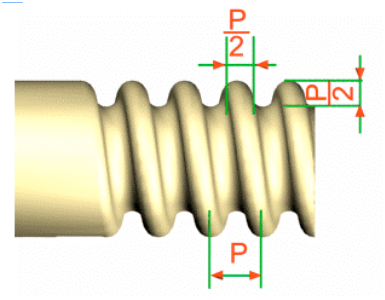

6.圓螺紋(Knuckle?Thread)：

為德國DIN所定之標準螺紋。適用於燈泡、橡皮管之連接。表示符號為”Rd”。

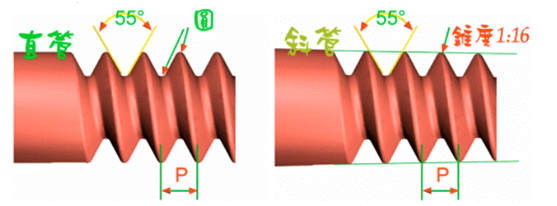

7.管用螺紋(Pipe?Thread)：

為防止泄漏用的螺紋，經常用於氣體或液體之管件連結。螺紋角為55度，可分為直管螺紋代號為”P.S.、N.P.S.”和斜管螺紋代號為”N.P.T.”，其錐度為1：16，即每尺3/4寸。

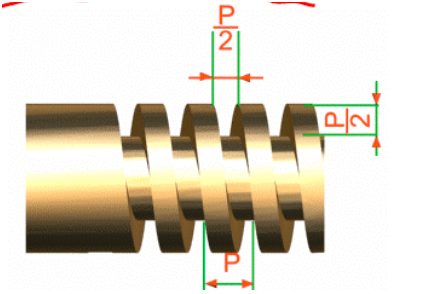

8.方螺紋(Square?Thread)：

傳動效率大，僅次於滾珠螺紋，而磨損後無法用螺帽調整，為其缺點。一般用於虎鉗之螺桿及起重機之螺紋。

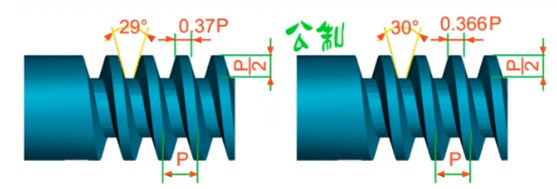

9.     梯形螺紋(Trapezoidal?Thread)

又稱愛克姆螺紋。傳動效率較方螺紋稍小，但磨損後可用螺帽調整。公制之螺紋角為30度、英制之螺紋角為29度。一般用於車>床之導螺桿表示符號為“Tr”

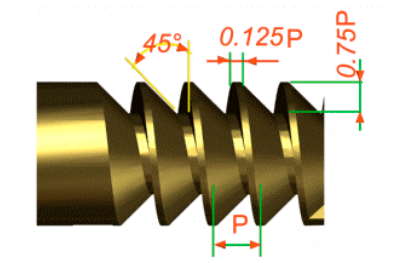

10.鋸齒形螺紋(Buttress?Thread)：

又稱斜方螺紋，只適於單方向傳動。如螺旋千斤頂、加壓機等。表示符號為”Bu”。

11.滾珠螺紋:

傳動效率zui好之螺紋，其制造困難成本高乃用於精密之機械上如數控工具機之導螺桿。

方正細圓簡體英制螺栓之表示法

LH 2N 5/8*3-13  UNC  2A

(1)   LH為左螺紋（RH為右螺紋，可省略）。

(2)   2N雙線螺紋

(3)   5/8英制螺紋，外徑5/8

(4)   3 螺桿長度3

(5)   13螺紋每寸牙數13牙

(6)   UNC統一標準螺紋粗牙

(7)   2級配合，外螺紋（3：緊配合2：中配合1：松配合）A:外螺紋(可省略）B:內螺紋

英制螺紋：英制螺紋之大小，通常以螺紋上每寸長度有若干螺紋數表示，簡稱為
